Curvatubi Evo Bend

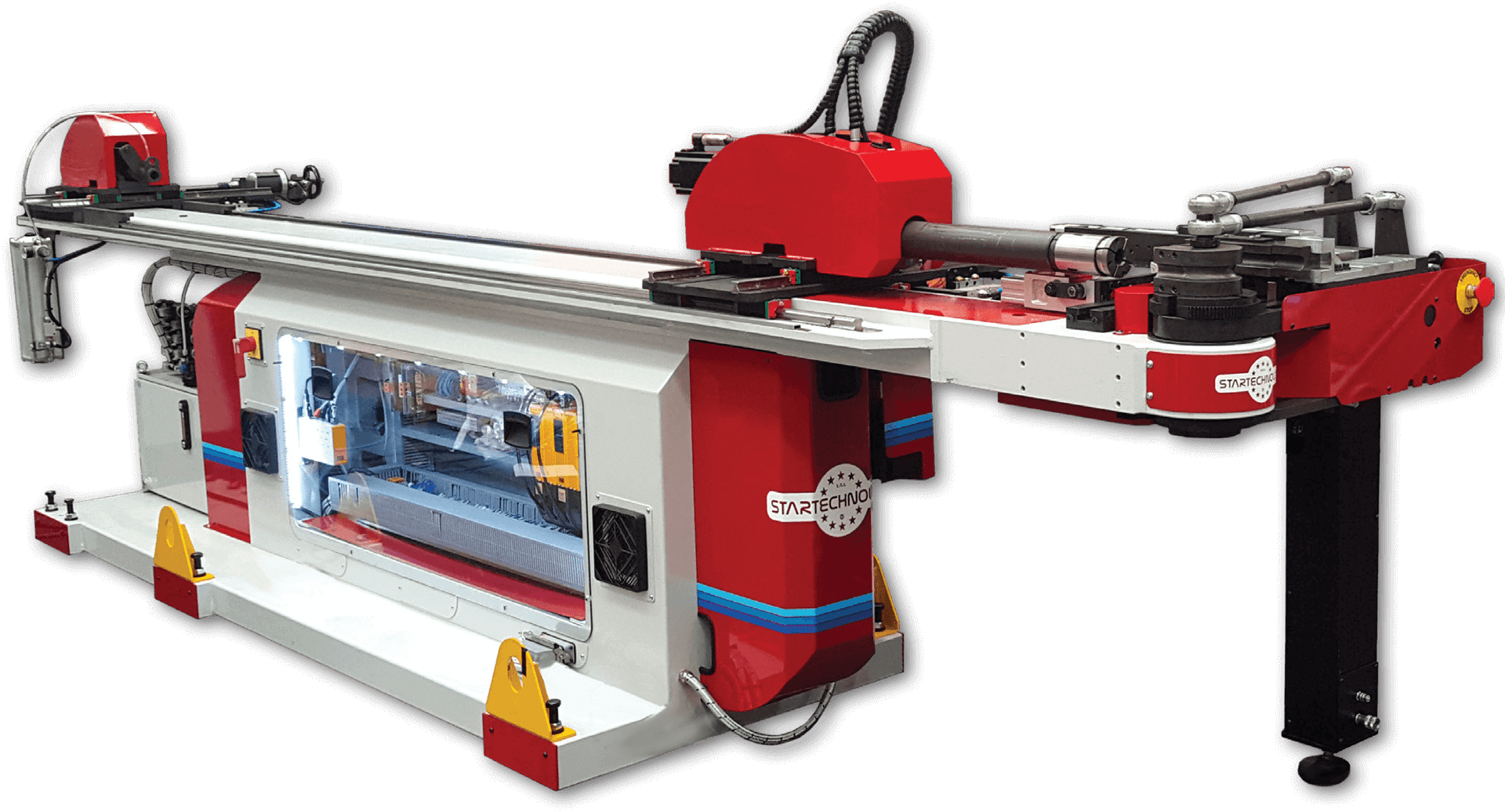

Curvatubi EvoBend

Curvatubi EvoBend

Innovazione e tecnologia

EvoBend rappresenta una linea di curvatubi nata per coniugare prezzo, qualità e design, al fine di offrire ai nostri clienti la giusta soluzione per livelli d’automazione sino 3 Assi.

Dimensioni compatte e capacità sino a Ø 80mm ne fanno un macchinario entry level perfetto per chi si approccia al mondo delle curvatubi o vuole costruire un parco macchine ricco e dinamico.

Principali settori di applicazione

AERONAUTICA

ARREDAMENTO

AUTOMOTIVE

CICLO E MOTOCICLO

HVAC

IMPIANTISTICA

Modelli

EvoBend 250 450 650 800
Diametro max tubo tondo acciaio - mm 25x3 45x3 65x5 80x5
Diametro max tubo tondo acciaio inox - mm 20x2 35x2 60x3 76x2
Diametro max tubo tondo acciaio leghe (Alu-Cu) in pinza - mm 30x3 50x3 90x2 108x2
Raggio massimo curvatura - mm 180 240 320 320
Lunghezza utile su pinza - mm 2100 3000 4200 4200
Lunghezza utile su anima - mm 3500 4400 6000 6000
Diametro massimo passaggio barra - mm 28 45 78 78
Dimensioni sottotesta  220 290 520 520
Sbalzo testa - mm 990 990 1125 1125
Raggio ingombro testa - mm 90 125 200 200
Tensione alimentazione - mm 220/400/480 220/400/480 400/480 400/480
Frequenza alimentazione - mm 50/60 50/60 50/60 50/60
Potenza massima - kW 10/15 18/27 30/50 30/50
Peso orientativo - Kg 2900 3400 7600 7900
Senso curvatura  Sx o Dx Sx o Dx Sx o Dx Sx o Dx

Caratteristiche principali

  • Calandratura con funzione boost a doppia spinta.
  • Robusta struttura in carpenteria elettrosaldata con armadio elettrico a bordo macchina.
  • Software di gestione dell’impianto (S.T.I) con interfaccia semplice, intuitiva e con simulazione completa del reale ciclo di curvatura.
  • Sino a 3 elettrici brushless, controllati da CNC.
  • Impianto conforme a requisiti CE grazie a sistemi di sicurezza con barriere e protezioni laser.
  • Pulpito di comando separato ed ergonomico con video multitouch da 14”/21” a seconda della configurazione.
  • Possibilità di integrare la curvatubi con unità di taglio, punzonatura e marcatura
  • Area di sicurezza regolabile automaticamente in funzione di differenti lunghezze di curvatura.
  • Predisposizione all’intervento con teleassistenza.
  • Gestione automatica integrata dei tre sistemi di curvatura: a trazione-flessione, a compressione, a generazione in calandratura.

Vantaggi

  • Possibilità di lavorare tondi, quadri e profili speciali.
  • Rigidità e precisione del bloccaggio degli utensili dovuta alla chiusura a ginocchiera irreversibile.
  • Curvatura di forme complesse grazie a limitati ingombri della testa.
  • Albero passante intercambiabile per poter utilizzare utensili di piega preesistenti.
  • Eccellente qualità di piega grazie all’ampia dotazione di accessori come tegoli, morse sagomate, dispositivi di apertura matrice e gruppi di lubrificazione anima
  • Driver con sistemi rigenerativi con un risparmio energetico fino al 40%.
  • Possibilità di modificare la configurazione anche dopo l’acquisto invertendo il senso di curvatura o aumentando la lunghezza utile.
  • Impianto flessibile grazie alla possibilità di montare utensili di curvatura multipiano e multiraggio.
  • Veloce set-up delle attrezzature dovute all’attacco rapido a baionetta per l’asta dell’anima, cambio rapido dei settori del corpo pinza, morsa e slitta ad innesto rapido

Maggiori informazioni?

Scrivici o scarica la scheda tecnica EvoBend: scoprirai una vasta gamma di soluzioni per soddisfare qualsiasi esigenza produttiva nella lavorazione del tubo.
