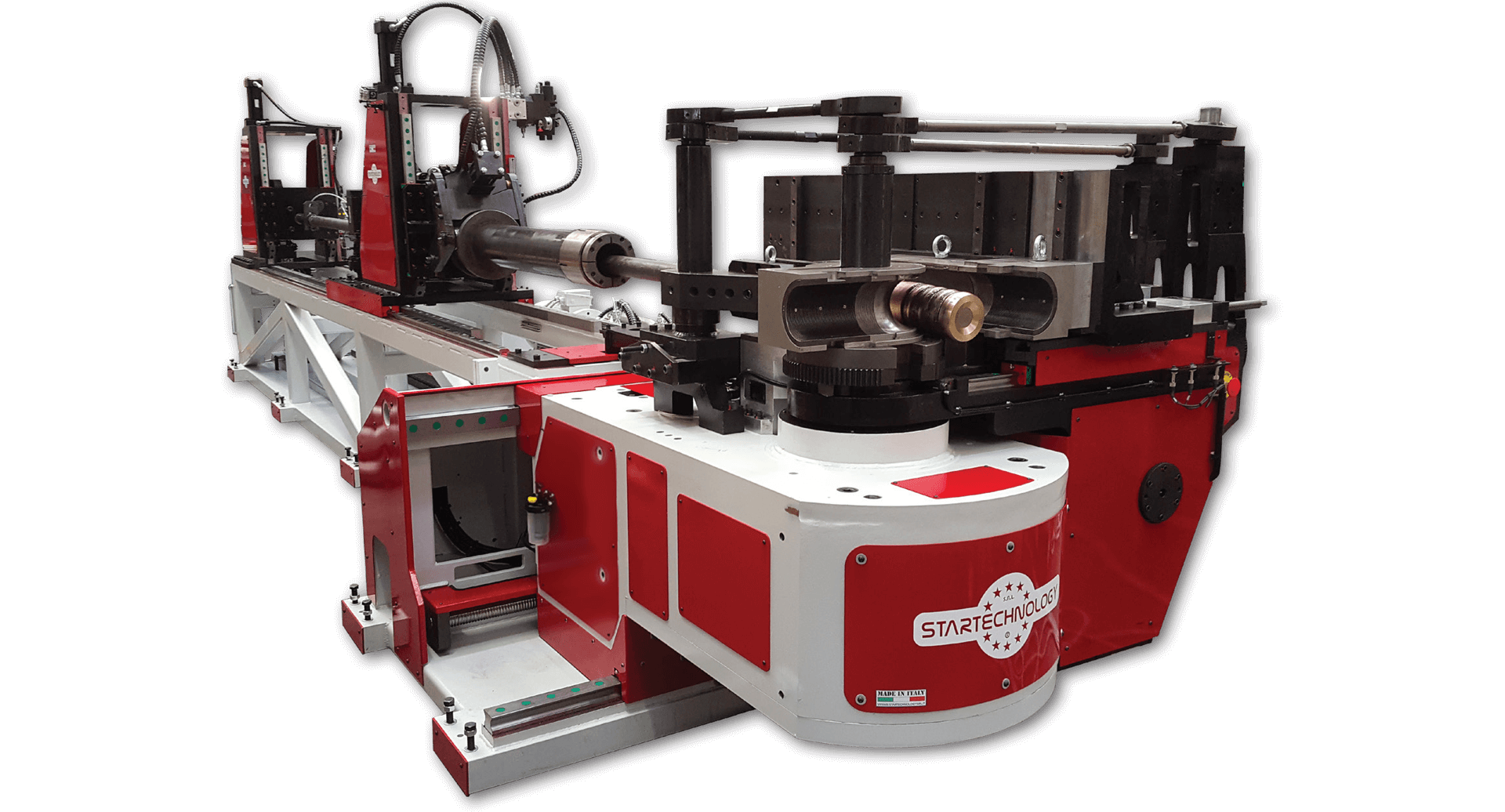

Curvatubi Heavy Bend

Curvatubi HeavyBend

Precisione e forza

La linea HeavyBend è la soluzione ideale quando si necessita di elevata rigidità, robustezza strutturale e ripetibilità garantite.

La movimentazione della testa di piega consente un più agevole asservimento macchina sia in fase di carico tubo che di scarico del pezzo finito ed inoltre la trasmissione diretta all’asse di piega assicura risultati ottimali anche in presenza di carichi gravosi.

Le curvatubi HeavyBend montano inoltre un sistema di risparmio energetico Dc Bus con rigenerazione attiva della corrente, che garantisce un risparmio energetico fino al 40% delle potenze assorbite.

Principali settori di applicazione

Modelli

HeavyBend		900	1200	1500
Diametro max tubo tondo acciaio	mm	90x5	114x6	150x8
Diametro max tubo tondo acciaio inox	mm	76x2,5	100x4	140x4
Diametro max tubo tondo acciaio leghe (Alu-Cu) in pinza	mm	108x2	130x3	180x10
Raggio massimo curvatura	mm	300	450	450
Lunghezza utile su pinza	mm	4200	3700	3900
Lunghezza utile su anima	mm	6000	6450	6750
Diametro massimo passaggio barra	mm	98	113	143
Dimensioni sottotesta	mm	655	1120	1100
Sbalzo testa	mm	500	390	550
Raggio ingombro testa	mm	200	320	515
Tensione alimentazione	V	400/480	400/480	400/480
Frequenza alimentazione	Hz	50/60	50/60	50/60
Potenza massima	kW	30/50	30/50	80/100
Peso orientativo	Kg	8500	16000	17500
Senso curvatura		Dx o Sx	Dx o Sx	Dx o Sx

Caratteristiche principali

Calandratura con funzione boost a doppia spinta.
Robusta struttura in carpenteria elettrosaldata con armadio elettrico a bordo macchina.
Software di gestione dell’impianto (S.T.I) con interfaccia semplice, intuitiva e con simulazione completa del reale ciclo di curvatura.
Da 1 a 7 assi elettrici brushless, controllati da CNC.
Impianto conforme a requisiti CE grazie a sistemi di sicurezza con barriere e protezioni laser.
Pulpito di comando separato ed ergonomico con video multitouch da 14”/21” a seconda della configurazione.
Possibilità di integrare la curvatubi con unità di taglio, punzonatura e marcatura.
Area di sicurezza regolabile automaticamente in funzione di differenti lunghezze di curvatura.
Predisposizione all’intervento con teleassistenza.
Gestione automatica integrata dei tre sistemi di curvatura: a trazione-flessione, a compressione, a generazione in calandratura.
Azionamento diretto dell'asse di curvatura.

Vantaggi

Possibilità di lavorare tondi, quadri e profili speciali.
Rigidità e precisione del bloccaggio degli utensili dovuta alla chiusura a ginocchiera irreversibile.
Curvatura di forme complesse grazie a limitati ingombri della testa.
Albero passante intercambiabile per poter utilizzare utensili di piega preesistenti.
Eccellente qualità di piega grazie all’ampia dotazione di accessori come tegoli, morse sagomate, dispositivi di apertura matrice e gruppi di lubrificazione anima.
Driver con sistemi rigenerativi con un risparmio energetico fino al 40%.
Possibilità di modificare la configurazione anche dopo l’acquisto invertendo il senso di curvatura o aumentando la lunghezza utile.
Impianto flessibile grazie alla possibilità di montare utensili di curvatura multipiano e multiraggio.
Veloce set-up delle attrezzature dovute all’attacco rapido a baionetta per l’asta dell’anima, cambio rapido dei settori del corpo pinza, morsa e slitta ad innesto rapido.

Scrivici o scarica la scheda tecnica HeavyBend: scoprirai una vasta gamma di soluzioni per soddisfare qualsiasi esigenza produttiva nella lavorazione del tubo.
