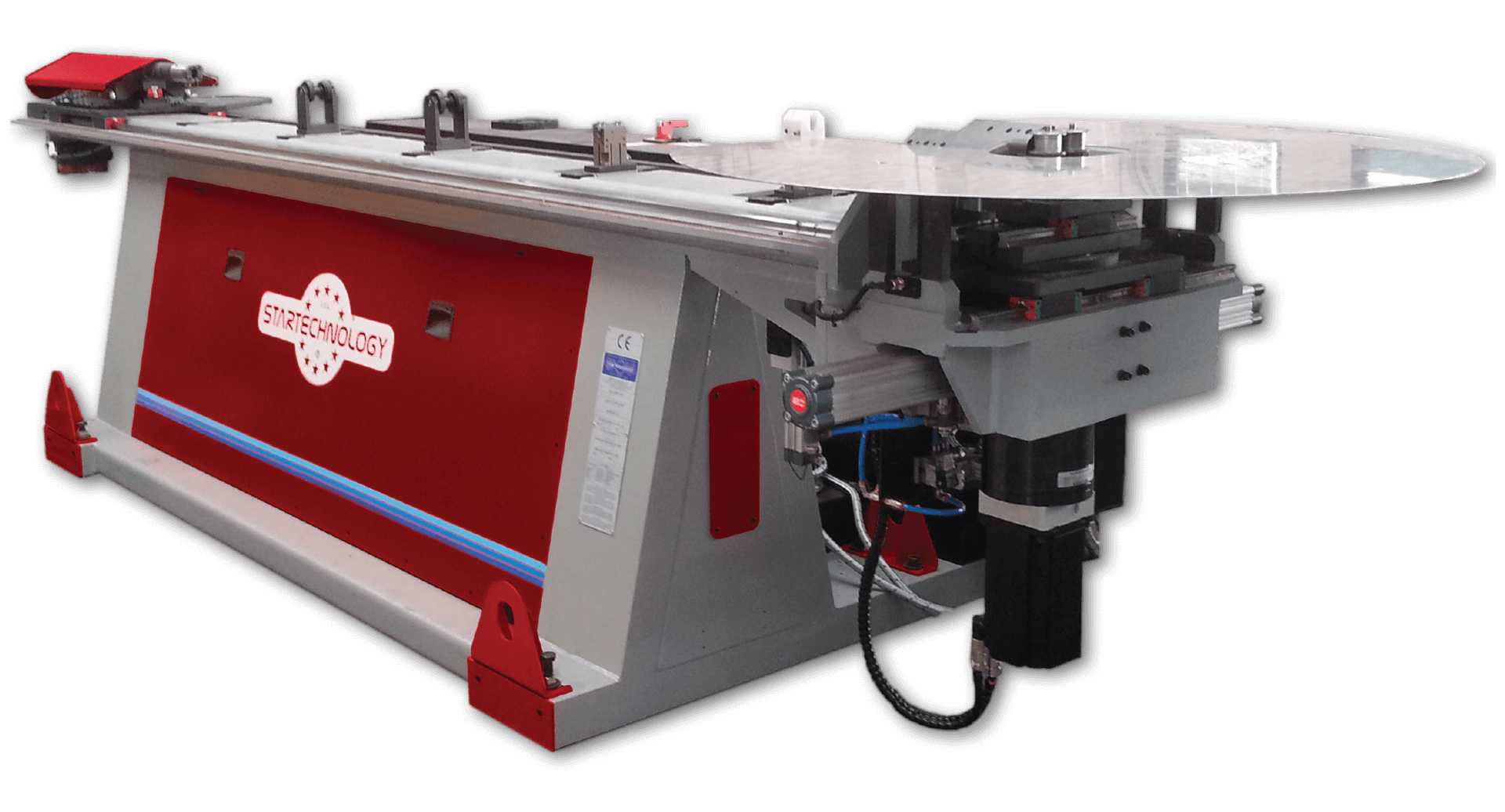

Curvatubi Flexi Bend

Curvatubi FlexiBend

Flessibilità e automazione

FlexiBend rappresenta una linea di curvatubi sfruttando al meglio le dinamiche del sistema di piegatura SX/DX unito alle dimensioni estremamente compatte, consentendo la massima flessibilità nella realizzazione di qualsiasi forma geometrica.

Con FlexiBend si ha la possibilità di realizzare qualsiasi forma geometrica, partendo anche da coil. Questa serie è perfetta per la realizzazione di elementi d’arredo, luminarie, scambiatori di calore, serpentine e forme complesse ed è compatibile con qualsiasi tipo di materiale, dal rame all’inox.

Disponibile nella versione 2 o 3 assi e implementabile con sistemi di taglio a lama od orbitale, FlexiBend è il macchinario perfetto per realizzare aree di lavoro automatizzate con sistemi di carico e scarico integrati.

Principali settori di applicazione

Modelli

FlexiBend		250	350
Diametro max tubo tondo acciaio	mm	25x2	35x2
Diametro max tubo tondo acciaio inox	mm	20x1	30x1
Diametro max tubo tondo acciaio leghe (Alu-Cu) in pinza	mm	35x2	45x3
Diametro massimo passaggio barra	mm	28	45
Tensione alimentazione	V	220/400/480	220/400/480
Frequenza alimentazione	Hz	50/60	50/60
Potenza massima	kW	10/15	18/27
Peso orientativo	Kg	2500	3000
Senso curvatura		Sx e Dx	Sx e Dx

Caratteristiche principali

Robusta struttura in carpenteria elettrosaldata con armadio elettrico integrato.
Banchi di sostegno per tubi personalizzabili.
Predisposizione per carico da bobina e gruppi di raddrizzatura e taglio.
Gestione automatica integrata dei due sistemi di curvatura: a compressione e generazione in calandratura.
Calandratura con funzione boost.
Software di gestione dell’impianto (S.T.I.) con interfaccia semplice, intuitiva e visualizzazione 3D del pezzo lavorato.
2 o 3 assi elettrici brushless, controllati da CNC.
Impianto conforme a requisiti CE grazie a sistemi di sicurezza con barriere e protezioni laser.
Pulpito di comando separato ed ergonomico con video multitouch da 14”/ 21” a seconda della configurazione.
Predisposizione all’intervento con teleassistenza.

Vantaggi

Possibilità di lavorare sezioni tonde, quadri e profili sagomati.
Possibilità di ottenere molteplici angoli di curvatura con forme geometriche 2D e 3D.
Macchina idonea per la curvatura destra e sinistra con raggio fisso di curvatura e raggio variabile in generazione sul singolo piano di curvatura.
Riduzione delle parti dritte tra le curve dovuta all’assenza di slitta di contrasto con possibilità di eseguire una successione di curve.
Area di sicurezza regolabile in funzione di differenti lunghezze di curvatura.
Driver con sistemi rigenerativi con un risparmio energetico fino al 40%.

Scrivici o scarica la scheda tecnica FlexiBend: scoprirai una vasta gamma di soluzioni per soddisfare qualsiasi esigenza produttiva nella lavorazione del tubo.
