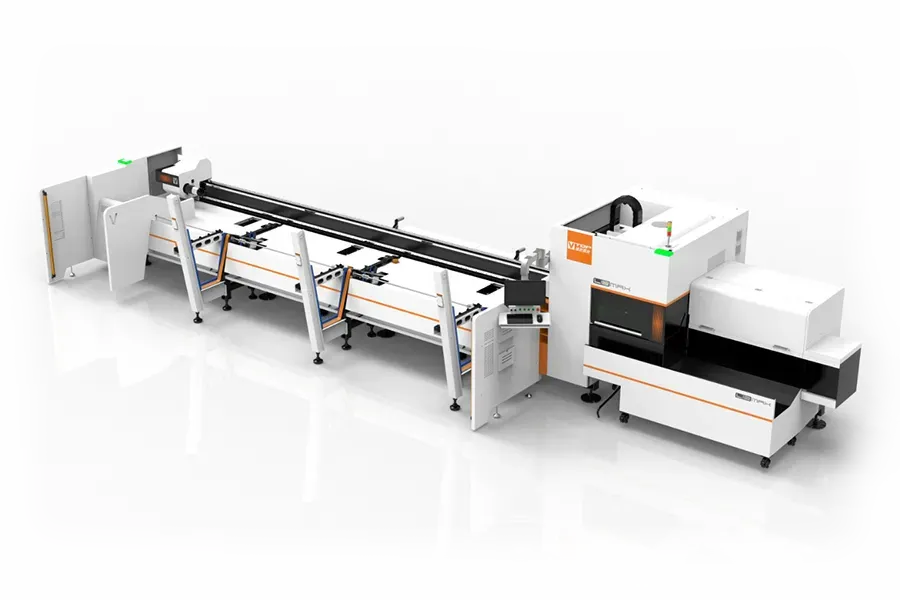

Lasertubo
L12Max
Un laser tubo compatto che racchiude importanti soluzioni tecnologiche per ottenere alte prestazioni.
caratteristiche principali
- L’impianto laser tubo L12 Max è dotato di sistemi di carico automatici o semi-automatici per tubi con lunghezza fino a 6.500 mm e di scarico per tubi con lunghezza fino a 6.000 mm.
- Possono essere lavorati tubi con sezione tonda da 10 a 120 mm di diametro.
- L’impianto è controllato con CNC FSCUT3000DE.
- La macchina è dotata di n.2 mandrini autocentranti che serrano il tubo e lo sostengono durante le operazioni di taglio.
Vantaggi

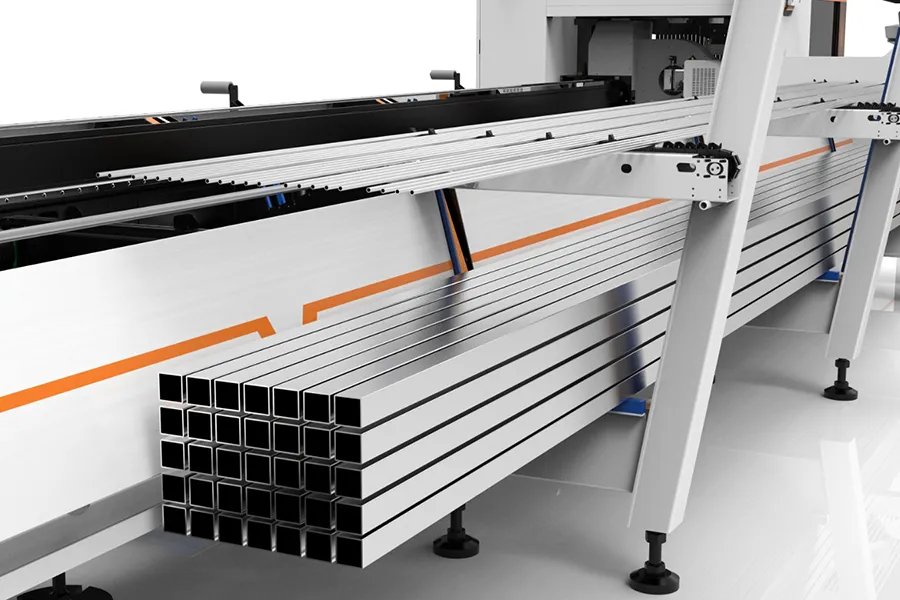

- Carico automatico da fascio o semiautomatico: configurazione opzionale di una macchina con alimentazione automatica di tubi o semiautomatica per ottenere la completa automazione dell’intero processo, dal carico del materiale al taglio per la produzione in serie di tubi.
- Taglio del materiale con sfrido 0: il mandrino centrale è dotato di rulli di scorrimento da un lato e di chele di serraggio dall’altro. Inoltre, può muoversi avanti e indietro rispetto alla testa di taglio, consentendo di ottenere il taglio del materiale con sfrido 0.
- Alta efficienza: l’accelerazione massima dell’avanzamento del mandrino è di 2G mentre la velocità di rotazione del mandrino è di 200 giri/min.

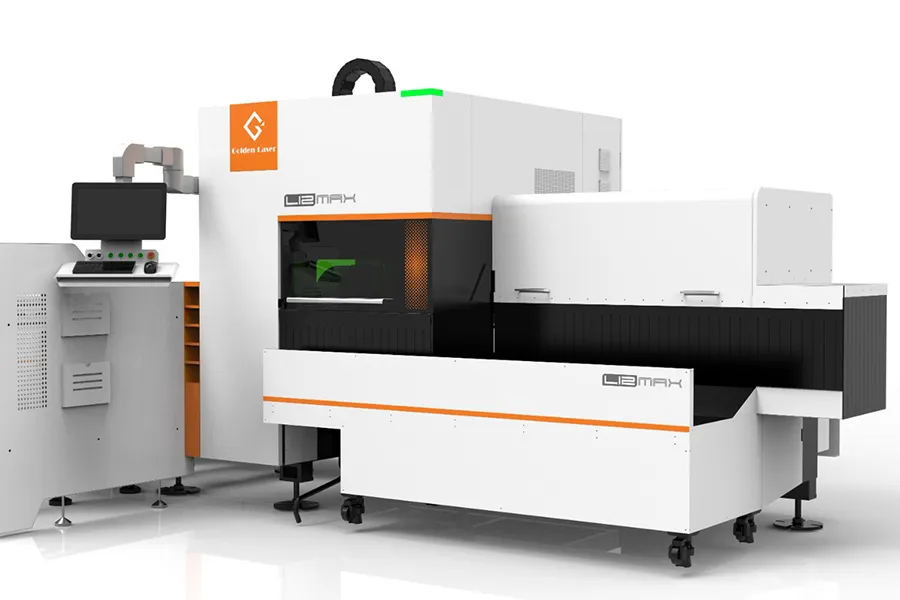

Il ciclo di carico di un singolo tubo richiede solo 8 secondi, il primo tra prodotti simili. Ciò migliora l’efficienza di lavorazione della macchina. - Dispositivo di supporto servo-motorizzato: per la parte di carico e scarico, tutti i supporti flottanti sono servo-motorizzati.
- Conveniente: design compatto e integrato, con un ingombro ridotto dei componenti che riduce i costi di trasporto e di utilizzo.
- Flessibile: opzionale con testa 3D.
Scheda
TECNICA
| Lunghezze max. disponibili per il carico semi-automatico | Da 5.300 mm a 7.400 mm |
| Lunghezze max. disponibili per il carico automatico da fascio | Da 5.300 mm a 6.500 mm |
| Peso massimo tubo | 12 kg/m |
| Capacità max carico da fascio | 1500 Kg |
| Sezioni | rotonda, quadrata, rettangolare |
| Dimensioni sezione rotonda | Per il carico semi-automatico:
Per il carico automatico da fascio:
|
| Corse testa di taglio laser nell’ area di taglio | Y= 150 mm Z = 125 mm |
| Massima velocità lineare mandrini | X 120 m/min |
| Velocità assi testa di taglio | Y = 120 m/min Z = 120 m/min |
| Massima velocità di rotazione mandrini | 200 r/min |
| Massima accelerazione | 2G |
| Lunghezze max. disponibili per il sistema di scarico | 2.400 mm |
| Precisione posizionamento assi x-y | ± 0,03 mm |
| Precisione di ripetibilità assi x-y | ± 0,05 mm |
| Controllo numerico | CN FSCUT 3000 DE |
| Orientamento macchina carico-scarico | Carico Sinistra- Scarico Destra |
| Peso | 10.000 Kg |
| Potenza installata | 20 kW |
Principali settori
APPLICAZIONI
Arredo
Soluzioni per la realizzazione di strutture e complementi d’arredo su misura
Motocicli
Componenti per telai, sospensioni e altre parti specializzate
Edilizia
Dai tubi per ponteggi ai profili speciali per recinzioni
Giardinaggio
Attrezzature per il trattamento e la manutenzione degli spazi esterni
Mezzi agricoli
Tubi curvati, profili a farfalla, piegature complesse
Trasporti/automotive
Telai per sedili, sistemi frenanti per moto e molto altro
Navale
Componenti per imbarcazioni, con focus su resistenza e sicurezza in ambienti marini
Scambiatori di calore
Curvatura di tubi in acciaio inox e altri materiali
