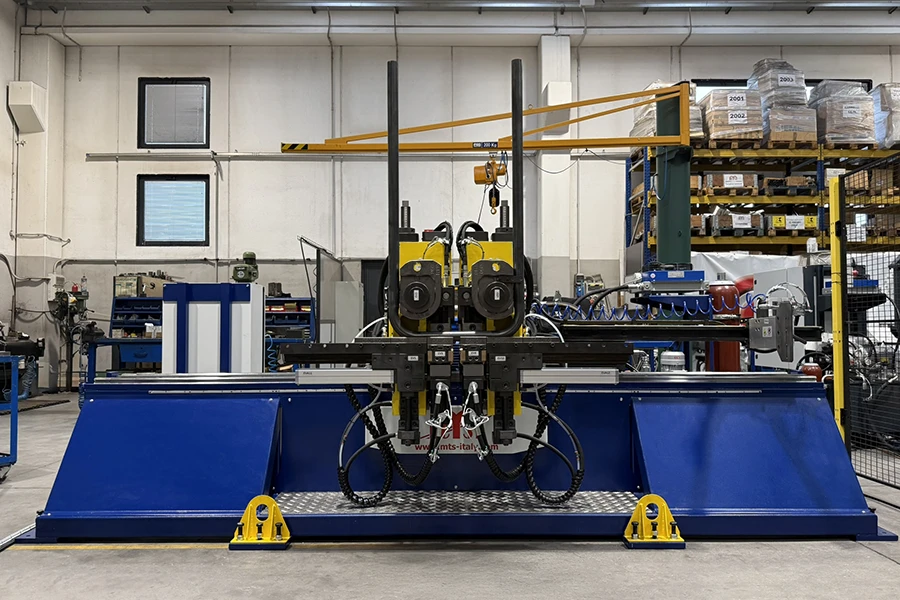

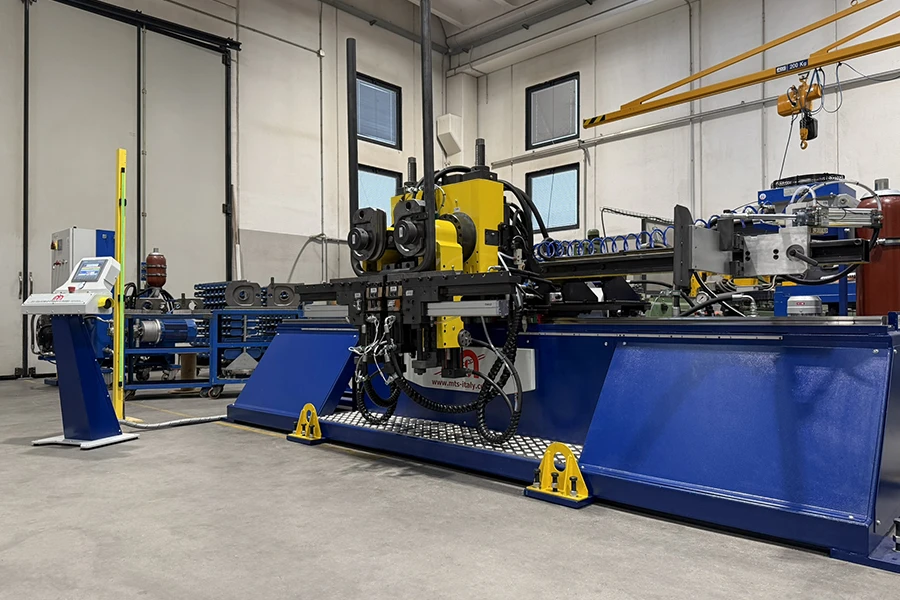

Curvatubi a due teste
TWIN Bend

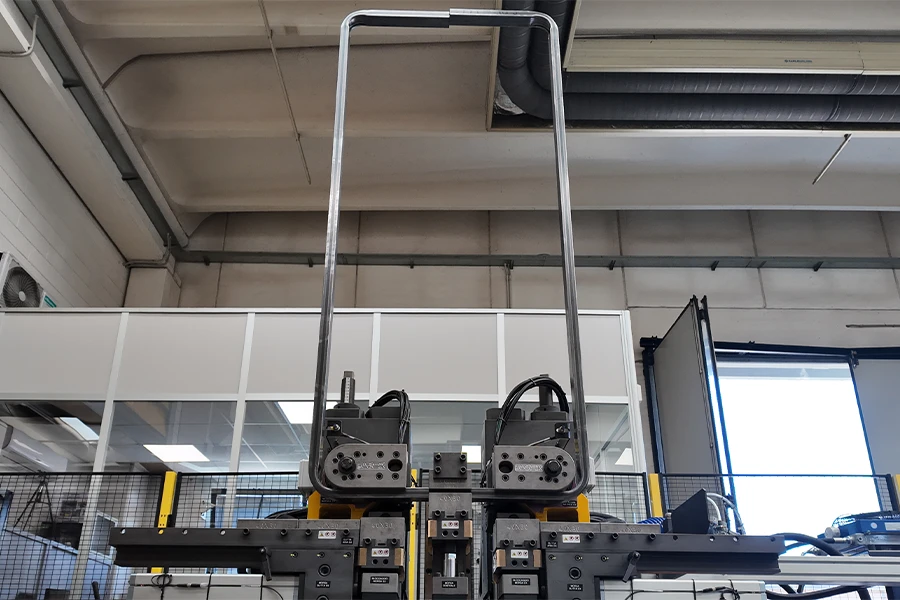

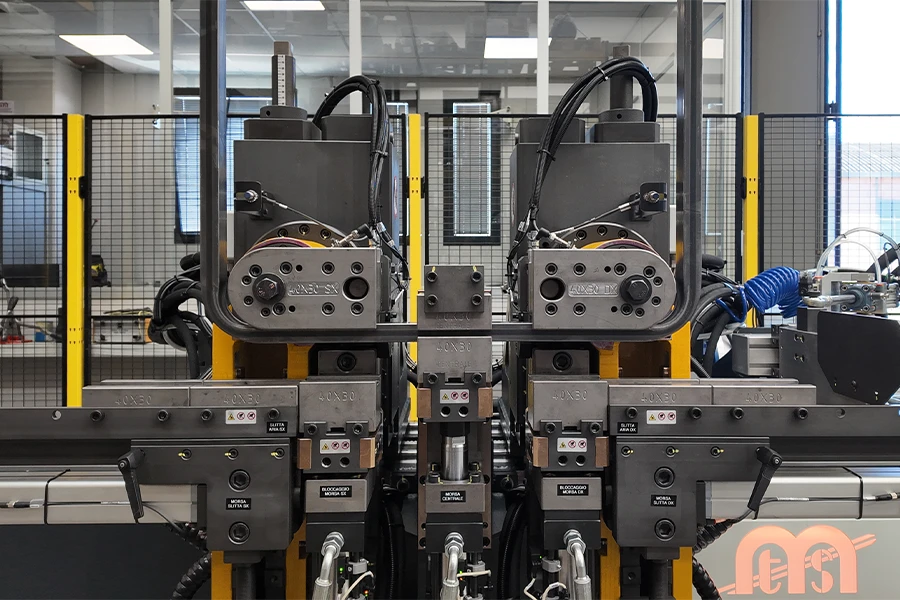

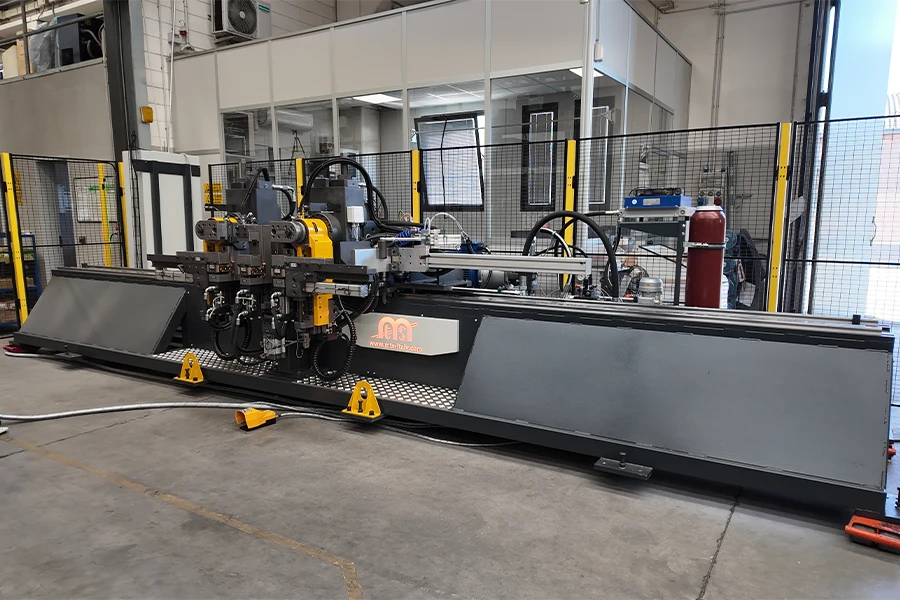

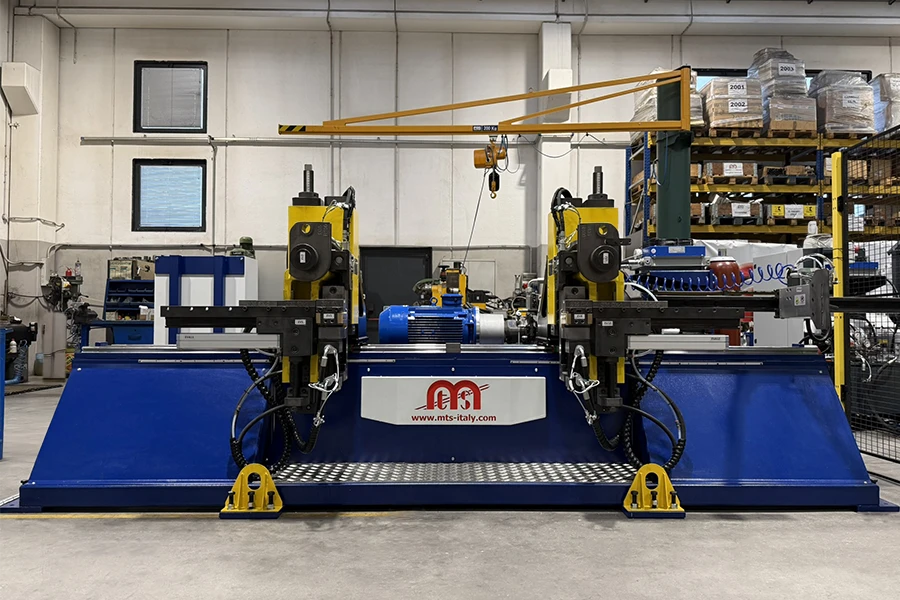

TwinBend è una curvatubi a due teste idonea per eseguire contemporaneamente due pieghe su tubi o profili in acciaio al carbonio, acciaio inox e alluminio.
Tale impianto è disponibile in due taglie e in diverse configurazioni sino ad otto assi controllati a seconda delle necessità del cliente.
Il carico e lo scarico dei tubi e profili viene eseguito manualmente o tramite l’implementazione di un robot lineare o antropomorfo consentendo di configurare l’impianto perfetto per le proprie esigenze produttive.
Il tutto è governato da un’interfaccia semplice e intuitiva tramite un pannello operatore per l’esecuzione dei diversi cicli di curvatura.
TwinBend è inoltre implementabile con alcune lavorazioni accessorie, tra cui la punzonatura automatica.
caratteristiche principali
- Sino a otto assi elettrici brushless, controllati da CNC per la regolazione automatica dell’interasse delle teste di curvatura e la rotazione del tubo.
- Robusta struttura in carpenteria elettrosaldata, ricotta e lavorata di macchina utensile.
- Software di gestione dell’impianto con interfaccia semplice ed intuitiva e predisposta per la connessione alla teleassistenza.
- Impianto conforme a requisiti CE grazie a sistemi di protezione e sicurezza con barriere fotoelettriche.

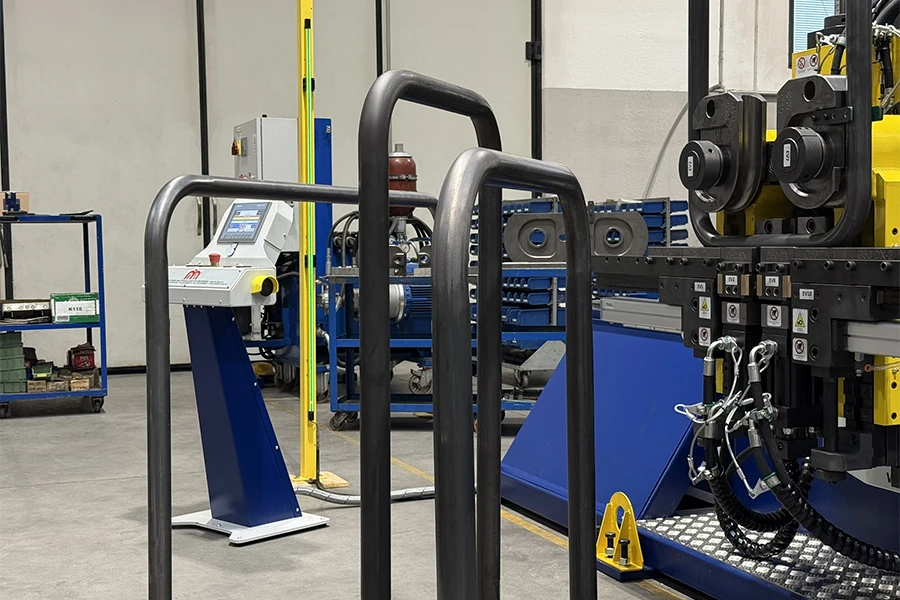

- Pulpito di comando separato ed ergonomico con video touch.
- Centralina oleodinamica composta da serbatoio, motore elettrico, pompa idraulica, elettrovalvole e scambiatore.
- Possibilità di integrare la curvatubi con unità di taglio, punzonatura e marcatura.
Play video
Vantaggi
- Possibilità di lavorare tondi, quadri e profili speciali.
- Rigidità e precisione del bloccaggio degli utensili dovuta alla robusta chiusura delle morse e delle slitte.
- Curvatura di forme complesse grazie ai raggi ridotti per la curvatura senza anima.

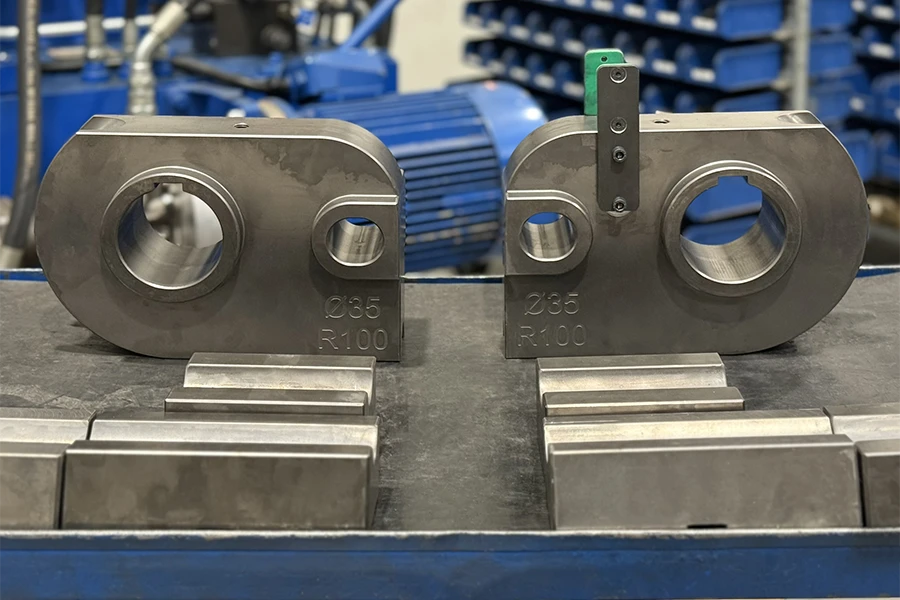

- Veloce set-up delle attrezzature.

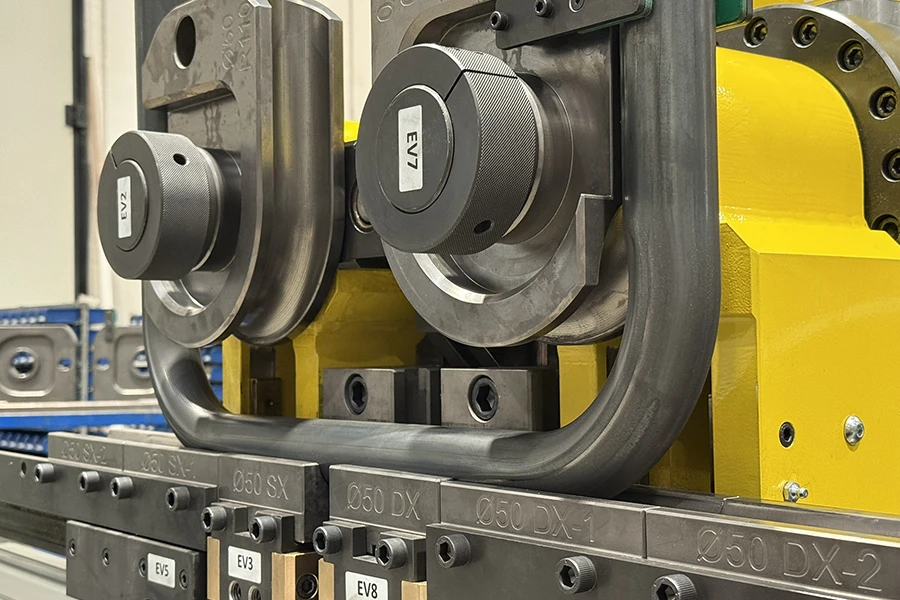

- Possibilità di montare attrezzature per la curvatura simultanea di più tubi / profili.
TwinBend
MODELLI
| TwinBend 40 | TwinBend 60 | |
|---|---|---|
| Diametro max tubo tondo acciaio al carbonio | 40×2 mm | 60×2 mm |
| Diametro max tubo tondo acciaio inox | 32×1,5 mm | 45×2 mm |
| Diametro max tubo tondo acciaio leghe (Alu-Cu) | 50×3 mm | 70×3 mm |
| Raggio minimo curvatura | 2,5xD | 2,5xD |
| Interasse minimo tra le curve | 170 mm | 350 mm |
| Modifica interasse teste | Manuale o automatico | Manuale o automatico |
| Angolo max di curvatura per ogni testa | 100 gradi | 100 gradi |
| Lunghezza max del tubo da piegare | A richiesta | A richiesta |
| Tensione alimentazione | 400/480 V | 400/480 V |
| Frequenza alimentazione | 50/60 Hz | 50/60 Hz |
| Potenza max | 10/15 kW | 18/27 kW |
| Peso orientativo | 2900 kg | 3400 kg |
